·工作原理

　　使用前真空罐內須加滿水,當罐內的水被水泵吸出,罐內產生負壓(真空)后，由于大氣壓的作用，蓄水池內的水通過吸水管進入真空罐，通過水泵源源不斷的供水。

　　· 特點及使用范圍

　　真空引水罐使用于無自吸功能的下吸式(水低泵高)水泵，LZKG系列真空引水罐結構獨特，真空度高，從而保證了水泵較高的工作效率，式代替真空引水泵的*佳選擇。

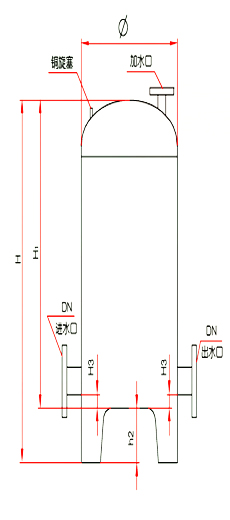

　　· 容積的確定可通過下列公式計算

　　(L+H)×S≤0.14V或V≥7(L+H)×S

　　式中L――吸水管垂直高度(吸水管垂直高度不大于6米)與水平長度之和;

　　H――真空引水罐高度;

　　S――吸水管截面積;

　　V――真空引水罐總?cè)莘e。

　　· 使用方法

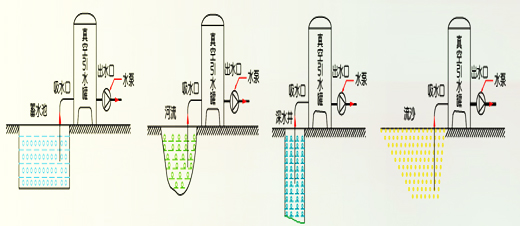

　　1.按圖連接吸水管、真空罐、水泵。

　　2.松開罐上方的銅旋塞，并打開罐上方加水口法蘭盲板，將清水加入罐內。當銅旋塞有穩定的水流出后，緊固法蘭盲板，并旋緊銅旋塞。

　　3.確認無漏水處后，即可啟動水泵，投入正常使用.

注：進出口DN尺寸可根據用戶要求改變，本公司保留技術改進的權力。

　　設備操作流程

　　1一般規定

　　1.1 水泵的操作人員必須了解所使用水泵的構造、性能、用途，熟悉安全操作和技術保養規程。

　　1.2水泵必須有專人操作，并且對水泵的安全使用和正確保養負有全面責任。

　　1.3 操作人員必須按保養規程要求，定期做好水泵的清潔、潤滑和調整工作(擰緊連接螺栓)，使水泵經常保持良好的工作條件。

　　1.4應經常對電氣設備進行檢查和定期保養，保證絕緣良好安全可靠。

　　2起動前準備

　　2.1用手拔轉風扇，葉輪應無卡摩現象，轉動靈活。

　　2.2引水罐水量檢查,完全開啟引水罐注水孔及排氣孔閥門,完全打開水泵機組進水口閥門，完全關閉水泵機組出水口閥門，啟動補水泵對引水罐進行注水，水位上升至充滿引水罐,此時關閉補水泵，檢查完畢。

　　2.3打開進口閥門，打開排氣閥使水充滿整個泵腔，然后關閉排氣嘴。

　　2.4起動前應對水泵和抽水裝置管路閥門作全面仔細的檢查，不得有漏水、漏氣現象。

　　2.5應先用手盤動泵幾圈以使?jié)櫥M(jìn)入機械密封端面。

　　2.6點動電機，確定轉向是否正確，這樣方可起動。

　　3起動與運行

　　3.1全開進口閥門，關閉吐出管路上的閥門。

　　3.2接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上的閥門，并調節到所需要的工況。

　　3.3必須注意觀察儀表讀數、電機、軸承升溫、滴漏和升溫以及泵的振動和雜音等是否正常，正常時機械密封滴漏為3滴每分，溫度小于75℃，如果發現異常情況應及時處理。

　　3.4打開回水管閥門，保證有充足的水持續回流至負壓引水罐內，在停機保壓過程中二次啟動時有水可以充滿泵體，有效避免水泵無水空轉 。

　　4 停 機

　　4.1逐漸關閉吐出管路上的閥門，切斷電源。

　　4.2關閉進口閥門。

　　4.3如環境溫度低于0℃，應將泵內水放出，以免凍裂水泵。

　　4.4如長期停止使用，應將泵拆卸清洗上油(3#鋰基脂黃油)，包裝保管。

　　5泵的維護與保養

　　5.1運行中的維護與保養

　　5.1.1進水管路必須高度密封，不能漏水、漏氣。

　　5.1.2禁止泵在汽蝕狀態下長期運行,泵在運行過程中*高溫度不超過90攝氏度。

　　5.1.3禁止泵在大流量工況運行時，電機超電流長期運行。

　　5.1.4定時檢查運行中的電機電流值，盡量使泵在設計工況范圍運行內運行,以保證泵在***率點運轉,獲得*大的節能效果。

　　5.1.5泵在運行中應有專人看管，以免發生意外。

　　5.1.6泵每運行500小時，應對軸承進行加油,加注3#鋰基脂黃油。

　　5.1.7泵長期運行后，由于機械磨損，使機組噪聲及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。

　　5.1.8泵在冬季運行使用時,應做好保溫措施,防止凍裂。

　　5.2機械密封的維護與保養

　　5.2.1機械密封潤滑液應清潔無固體顆粒。

　　5.2.2嚴禁機械密封在干磨情況下工作。

　　5.2.3起動前應盤動泵(電機)幾圈，以免突然起動造成機械密封斷裂損壞。

　　初次使用(大修后)設備操作步驟

　　步驟1:沖洗引水罐

　　完全打開引水罐排污口堵頭，開啟注水孔及排氣孔閥門,啟動補水泵對引水罐進行注水沖洗,1分鐘后關停補水泵,關閉排污口堵頭,并確保排污口堵頭密封良好。

　　步驟二2:沖洗水泵機組進水口

　　開啟引水罐注水孔及排氣孔閥門,完全打開水泵機組進水口閥門，完全關閉水泵機組出水口閥門，拆下進水口末端法蘭擋板，啟動補水泵對引水罐進行注水，水流經過泵機組的進水口即可完成清洗工作,沖洗完畢后關閉補水泵,關閉法蘭擋板,并確保法蘭擋板密封良好。

　　步驟3:引水罐注水及水泵機組排氣同時進行

　　完全開啟引水罐注水孔及排氣孔閥門,完全打開水泵機組進水口閥門，完全關閉水泵機組出水口閥門，擰下水泵泵體中部的排氣口螺釘，啟動補水泵對引水罐進行注水，當水位上升時，排氣口有空氣排出，之后有水流均勻溢出，此時擰上排氣口螺釘，完成排氣工作。

　　水位上升充滿引水罐水時,引水罐排氣孔有水溢出,此時關閉補水泵，關閉引水罐注水孔及排氣孔閥門，完成注水工作。

　　以上工作完成后，可按照《設備操作流程》投入使用。
